Hmotnostné prietokomery a regulátory prietoku red-y Industrial

Cena na dopyt

Osvedčené hmotnostné prietokomery a regulátory hmotnostného prietoku s krytím IP67 / NEMA 6 proti pevným časticiam a vode a s certifikáciou ATEX (kategória 3 / zóna 2 a 22).

  • Presnosť až ± 0.3% z celk. rozsahu + ±0.5% z meranej hodnoty
  • Šírka rozsahu 1 : 100 (vyššia na dopyt)
Môžu byť pripojené pomocou káblovej priechodky alebo zástrčky M12.
Rozhranie: analógové i digitálne (Modbus RTU, na objenávku Profibus, Profinet, EtherCAT).

Potrebujete pomôcť s výberom prístroja ?

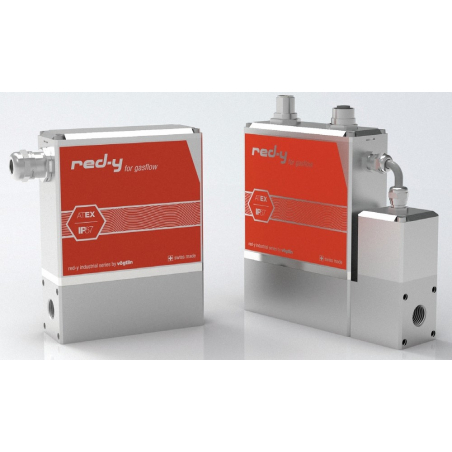

Hmotnostné prietokomery a regulátory prietoku Red-y Industrial

  • Vysoko presné meranie a regulácia prietoku so širokým dynamickým rozsahom
  • Krytie IP67 proti mechanickým nečistotám a vode
  • Krátka doba odozvy: (prietokomer 50ms, regulátor 150 ms)
  • Kompenzácia odchýliek tlaku a teploty od kalibračných hodnôt
  • Kalibrované skutočným plynom zaručuje vysokú presnosť a reprodukovateľnosť
  • Použitie pre viac plynov: jeden prietokomer alebo regulátor je možné použiť až pre 10 rôznych plynov alebo zmesí plynov
  • Súčasťou štandardnej výbavy je meranie teploty (digitálne)
  • Minimálna tlaková strata
  • Materiál: nehrdzavejúca oceľ
  • Technológia snímača CMOS
  • Kompaktný dizajn, jednoduchá inštalácia
  • Ľahká obsluha a údržba
  • Jednoduchý prístup z ľubovoľného počítača
  • Analógové i digitálne rozhranie ( štandard - Modbus RTU, na objednávku    Profibus, Profinet a EtherCAT)
  • Dodávaný so softvérom „get red-y“ na CD pre meranie a reguláciu prietoku plynu (zobrazenie prietoku a teploty, zmena nastavených hodnôt, výber meraného plynu, grafické zobrazenie nameraných údajov, nastavenie regulačných parametrov, sledovanie prevádzkového stavu (kliknite sem pre bezplatne stiahnutie)
  • Vysoko kvalitný prístroj, vyrobený a nakalibrovaný v prevádzkach spoločnosti Vögtlin vo Švajčiarsku
  • 3 roky záruka
  • Špeciálny zľavový balíček pre univerzity a výskumné ústavy

 Ďalšie aplikácie:

  • Meranie a detekcia úniku plynu
  • Kontrola plynnej atmosféry
  • Meranie spotreby plynu
  • Regulácia plynnej zmesi pre horáky
  • Kalibrácia prístrojov (laboratóriá)

Verzie prístroja:

- Štandard: presnosť +/- 1,0% z celkové rozsahu, dynamika merania 1:50

- Hi-performance: presnosť +/- 0,3% z celkového rozsahu, +/- 0,5% z meranej hodnoty,
  dynamika merania 1:100
  dostupné pre GIM < 200 ln/min a GIC < 150 ln/min (vzduch)

Typy prístroja:

Red-y smart meter GIM - tepelný hmotnostný prietokomer

Red-y smart regulátor GIC - tepelný hmotnostný regulátor prietoku

OEM verzia - pre špecifické požiadavky odberateľa


Software 'get red-y'
Pomocou softwaru, ktorý je zdarma, hmotnostné prietokomery a regulátory série smart ľahko komunikujú s Vaším počítačom: Kliknutím myšou v niekoľkých krokoch zadefinujete funkčné hodnoty, zaznamenáte podmienky merania a optimalizujete Vašu aplikáciu.

Použitie
Prietokomery red-y sú mimoriadne výhodné pre celý rad aplikácií vďaka modulovej konštrukcii, možnej inštalácii v akejkoľvek polohe, jednoduchému čisteniu (bez potreby novej kalibrácie) a inovatívnej CMOSensTM technológii.

Aplikácie:
Analyzátory, povrchové nátery, výroba polovodičov, zváranie, laserové aplikácie, pece, horáky, palivové články, fermentátory, výroba strojov, rozvody technických plynov a stlačeného vzduchu, laboratóriá atď.

Príslušenstvo
Ovládacia a monitorovacia jednotka
Napäťový zdroj, káble & moduly
Uzatvárací ventil, manuálny regulačný ventil, štandardné fitingy a závitové spojky.

Technické údaje:

Plyny    vzduch, O2, N2, He, Ar, CO2, H2, CH4, C3H6
   Ďalšie plyny a zmesi plynov na dopyt
Odozva merania    prietokomer 50 ms, regulátor 150 ms
Opakovateľnosť    ± 0.2% z celk. rozsahu
Stabilita    < 1% z meranej hodnoty / rok
Napájanie    24 Vdc (18 – 30 Vdc), 15 Vdc na dopyt
Spotreba prúdu    prietokomer: max. 100mA
   regulátor prietoku: max. 250mA okrem GIE
Prevádzkový tlak    0,2 – 11 bar a (GSC s ventilom typu 4.5 a 8 max. 8 bar a)
Teplota    0 – 50°C
Materiály    anodizovaný hliník, elektroleštená nerez
Tesnenie    FKM, opcia EPDM
Citlivosť na tlak    < 0.2% / bar z hodnoty (pre N2)
Citlivosť na teplotu    < 0.025% z celkového rozsahu / °C



Rozsahy

Typ

  Rozsah merania (vzduch)

 hodnota rozsahu je voliteľná
Industrial meter GIM    GIM-A
   od 0 ... 25 mln/min do 0 ... 600 mln/min
     GIM-B
    od 0 ... 600 mln/min do 0 ... 6000 mln/min
     GIM-C    od 0 ... 6 ln/min do 0 ... 60 ln/min
     GIM-D    od 0 ... 60 ln/min do 0 ... 450 ln/min
Industrial regulátor GIC    GIC-A    od 0 ... 25 mln/min do 0 ... 600 mln/min
     GIC-B    od 0 ... 600 mln/min do 0 ... 6000 mln/min
     GIC-C    od 0 ... 6 ln/min do 0 ... 60 ln/min
     GIC-D    od 0 ... 60 ln/min do 0 ... 450 ln/min



Integrácia    Výstupné signály
     Analógový    0..20 mA, 4..20 mA, 0..5 V, 1..5 V, 0..10 V, 2..10 V
     Digitálny    RS-485; Modbus RTU (Slave); Lab View-VI’s
       v opcii: ProfiBus DP-V0, DP-V1, Profinet, EtherCAT
     Procesné pripojenie    G¼“ vn. do 60 ln/min, G½“ vn. do 450 ln/min
     Vstupná časť    Nevyžaduje sa
     Electrické pripojenie    Káblová prechodka / opcia: M12 konektor


   Montážna poloha

   Ľubovoľne, (horizontálne iba pre tlaky nad 5 bar)
Bezpečnosť    Skúšobný tlak    16 bar a
     Tesnosť    < 1 x 10-6 mbar l/s He
     Krytie    IP-50
     EMC    EN 61326-1
     ATEX    II 3G nA IIC T4 Gc (Category 3 / Zone 2)
       II 3D Ex tc IIIC T100°C Dc (Category 3 / Zone 22)



Stiahnuť

red-y - industrial ENG

Katalógový list (pdf)

Stiahnuť (2.42M)
