Red-y Compact II, manuálny prietokomer a regulátor prietoku s batériovým napájaním

Cena na dopyt

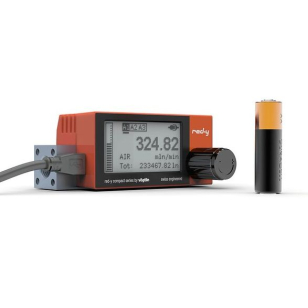

Ocenený tepelne hmotnostný prietokomer, regulátor prietoku alebo spínač pre vzduch, technické plyny a plynné zmesi, napájaný štandardnou AA batériou alebo s externým napájaním. Rozsahy prietoku do 450 NL/min. Pracovný tlak do 10 bar.

Prietokomer Red-y Compact 2 vyhral v súťaži Flow Control Innovation Awards 2016

www.voegtlin.com

Potrebujete pomôct s výberom prietokomera Red-y compact II?

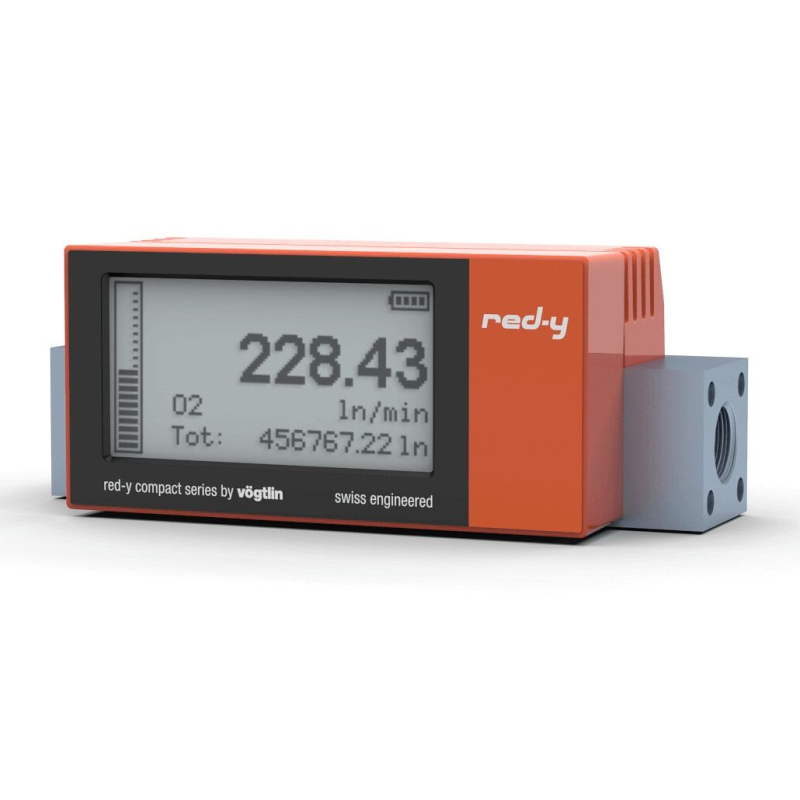

Prietokomer Red-y compact II

Prietokomer red-y compact II je pre množstvo aplikácií výhodnou alternatívou k tradičným spôsobom merania prietoku.
Prietokomer je nezávislý od vonkajšej elektrickej energie a ponúka presný a jednoznačný údaj o prietoku,
ktorý nie je ovplyvňovaný zmenami tlaku a teploty, integrovaný manuálny regulačný ventil a nastaviteľné spínacie funkcie.

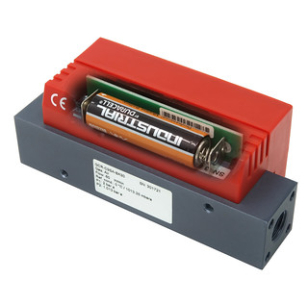

- Prvý prietokomer s batériovým napájaním
- senzor s technológiou CMOSens TM
- Nie je ovplyvňovaný zmenami tlaku a teploty
 - Vysoká presnosť merania
 - Žiadne pohyblivé časti
 - Napájanie batériou alebo 24 V =
 - Životnosť batérie min. 2 roky
 - Priame odčítanie prietoku na obrazovke, vrátane stĺpcového grafu
 - Mimoriadne kompaktný prístroj
 - Meranie celkového pretečeného objemu
 - Odolný proti tlakovým rázom
 - Na objednávku manuálny ventil a ďalšie alarmové funkcie
 - 3-roky záruka (okrem batérie)

Typ prístroja:

 Compact meter GCM - Hmotnostný prietokomer bez regulačného ventilu
 Compact regulator GCR -Hmotnostný prietokomer s integrovaným regulačným ventilom
 Compact switch GCS -Hmotnostný prietokomer s alarmovými funkciami (len pre napájanie 24 V=)
 Compact all-in GCA - Hmotnostný prietokomer s manuálnym ventilom a alarmovými funkciami (len pre 24 V=)


Aplikácie:

 Analyzátory, povrchové nátery, výroba polovodičov, zváranie, laserové aplikácie, pece, horáky, palivové články,
fermentátory, výroba strojov, rozvody technických plynov a stlačeného vzduchu, laboratóriá atď.

Technické údaje:

Značenie: Prietokomer - GCM, regulátor prietoku - GCR, spínač - GCS, All-in - GCA

Rozsahy / Typ Rozsah je voliteľný	Merací rozsah (vzduch), rozsah je individuálne voliteľný	Pripojenie
GCX-A	od 0...50 Nml/min do 0...600 Nml/min	G1/4"
GCX-B	od 0...600 Nml/min do 0...6000 Nml/min	G1/4"
GCX-C	od 0...6 Nl/min do 0...60 Nl/min	G1/4"
GCX-D	od 0...60 Nl/min do 0...450 Nl/min	G1/2"

Výkonové parametre	Plyny	Vzduch, O2, N2, He, Ar, CO2, H2, CH4, C3H6, SF6 Ďalšie plyny a zmesi plynov na dopyt Kalibrácia so skutočným plynom alebo konverzným faktorom
	Presnosť	ECO: ± 2.0 % z celk. rozsahu, GCX-D ± 3.0 % z celk. rozsahu Special: ± 1.0 % z celk. rozsahu až do 50Nl/min
	Dynamika rozsahu	1:50, opcia 1:100 a viac
	Odozva	500 ms (presnosť lepšia ako 99%)
	Opakovateľnosť	± 1.0 % z celk. rozsahu
	Stabilita kalibrácie	< ako 1% z meranej hodnoty za rok
	Napájanie:
	Prietokomer & regulátor prietoku	Litiová batéria (životnosť asi 2 roky pri stálom prietoku) Opcia: externé napájanie +12 - 30 V= (spotreba max. 30 mA)
	Spínač & All-in	Externé napájanie +12 - 30 V= (spotreba max. 30 mA)
	Tlak	-0,8 - 10 bar g
	Teplota	0 - 50 °C
	Materiály	Anodizovaný hliník, elektroleštená nerez
	Tesnenie	FKM, opcia EPDM
	Citlivosť na tlak	0.2 % / bar z meranej hodnoty (N₂)
	Citlivosť na teplotu	0.025 % z celk rozsahu typu / °C
Integrácia	Displej	Dotykový display 128x64 px Podsvietený len s exerným napájaním (Micro-USB alebo 24 Vdc)
	Pripojenie plynu	Do 60 Nl/min - G1/4"F, do 450 Nl/min - G1/2" F
	Vstupná časť	Nevyžaduje sa
	Montážna poloha	Nerozhoduje (horizontálne pri tlakoch nad 5 bar)
	Rozmer čelnej plochy	48 x 96 mm (DIN - štandard)
	Kábel	Pre externé napájanie: 2m alebo 5m s volnými vodičmi
Prietokový spínač	Nastavenie
	Funkcie	Min. alebo max. alarm
	Prahová hodnota	Nastaviteľná medzi 0 a hornou hranicou, N.O. alebo N.C.
	Failsafe mód	Nastaviteľné užívateľom
	Oneskorenie alarmu	Nastaviteľné 0 - 180 s
	Hysterézia alarmu	Plne nastaviteľná
	Potlačenie alarmu	Nastaviteľné užívateľom
	Reset alarmu	Automaticky alebo manuálne
	Kontakt	Plávajúci prepínací kontakt (24 V, 1 A)
Bezpečnosť	Skúšobný tlak	16 bar a
	Tesnosť	< 1 x 10-6 mbar l/s He
	Krytie	IP-50, s panelovou sadou IP-65
	EMC	EN 61326-1
