Red-y Smart, GSC, regulátor prietoku plynu, G1/4", do 60 ln/min..

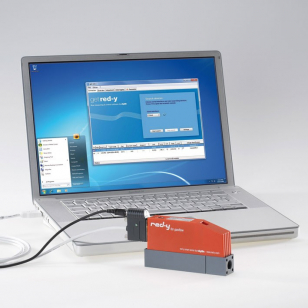

Regulátor prietoku red-y smart GSC
Vysoko presný tepelne hmotnostný regulátor prietoku
Prietok do 60 ln/min (64 Sl/min), vzťažené na vzduch
Pripojenie telesa ¼”
Vyhotovenie: anodizovaný hliník alebo nerez

ROZSAHY MERANIA
Voliteľný rozsah prietoku (vzduch)	Od 0 … 25 mln/min do 0 … 60 ln/min
VERZIE PRÍSTROJOV
“Standard” Ekonomická verzia	Presnosť: ± 1.0% z celk. rozsahu* Dynamika: 1 : 50
“Hi-Performance” Presnejšia verzia a dynamika	Presnosť: ± 0.3% z rozsahu + ± 0.5% z akt. prietoku* Dynamika: 1 : 100 *Pre analógové signály je možnádodatočná nepresnosť ±0.25%
VÝKONOVÉ ÚDAJE
Medium (kalibrácia s reálnym plynom	Air, O2, N2, He, Ar, CO2, H2, CH4, C3H8 (ďalšie plyny na dopyt) *O2 & N2 sú kalibrované so vzduchom
Odozva	± 500ms, v závislosti na konfigurácii prístroja a podľa normy SEMI E17-1011, 5-100% z rozsahu pri optimálnych podmienkach
Opakovateľnosť	± 0.2% z rozsahu (podľa normy SEMI E56-0309)
Dlhodobá stabilita	< 1% z meranej hodnoty za rok
Napájanie	24 V= (18 – 30 V=), 15 V= na dopyt
Spotreba prúdu	max. 250 mA
Spotreba prúdu pre Profinet RT / EtherCAT	max. 340 mA
Prevádzkový tlak	0.2 – 11 bar a / GSC with valve type 4.5 and 8 max. 8 bar a
Teplota (okolie/gas)	0 – 50°C
Materiál telesa	Anodizovaný hliník, elektroleštená nerez
Elastoméry	FKM, EPDM, opcia FFKM
Citlivosť na zmenu tlaku	< 0.2% / bar z meranej hodnoty (N2)
Citlivosť na teplotu	0.025% z rozsahu / 1°C
Zahrievací šas	< 1 sek. pre úplnú presnosť
INTEGRÁCIA & INŠTALÁCIA
Analógový výstup	0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
Digitálny výstup	RS-485; Modbus RTU (Slave); LabView-VIs je dostupné Opcie: Profibus DP-V0, DP-V1 / Profinet RT / EtherCAT
Procesné pripojenie	G¼” (vnútorný)
Vstupná sekcia	Nevyžaduje sa
Electrické pripojenie connection	Sub D zástrčka, 9 pól
Montážna poloha	Nerozhoduje (pri tlakoch nad 5 bar alebo vertikálnej montáži kontaktujte dodávateľa)
BEZPEČNOSŤ
Testovací tlak	16 bara
Netesnosť	< 1 x 10-6 mbar l/s He
Kryt	IP50
EMC	EN 61326-1
