Red-y Smart, GSC, regulátor prietoku, G1/2", do 450 ln/min.

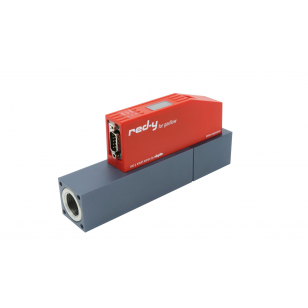

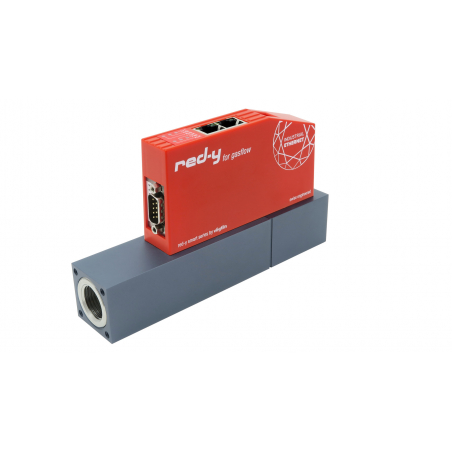

Regulátor prietoku red-y smart GSC
Vysoko presný tepelne hmotnostný regulátor prietoku pre plyny
Prietok do 450 ln/min (480 Sl/min), vzťažené na vzduch
Pripojenie telesa G1/2”
Vyhotovenie: anodizovaný hliník alebo nerez

ROZSAHY MERANIA
Voliteľný rozsah prietoku(vzduch)	0 … 60 ln/min to 0 … 450 ln/min (from 0 … 65 Sl/min to 0 … 480 Sl/min)
VERZIE PRÍSTROJA
“Standard”, ekonomická verzia	Presnosť: ± 1.0% z celk. rozsahu* Dynamika: 1 : 50
“Hi-Performance” Presnejšia verzia a dynamika (dostupné pre GSC < 150 ln/min (150 SLPM) (vzduch))	Presnosť: ± 0.3% z celk. rozsahu + ± 0.5% z meranej hodnoty* Dynamika: 1 : 100 *možná dodatočná chyba ±0.25% pre analógové signály
VÝKONOVÉ PARAMETRE
Plyny(kalibrácia so skutočným plynom)	Vzduch, O2, N2, He, Ar, CO2, H2, CH4, C3H8 (ďalšie plyny na dopyt) *O2 & N2 sú kalibrované so vzduchom
Odozva	Merač (GSM): ± 80ms; regulátor (GSC): ± 500ms * v závislosti na konfigurácii prístroja & podľa normy SEMI E17-1011, 5-100% z rozsahu pri optimalizovaných podmienkach
Opakovateľnosť	± 0.2% of full scale (according to SEMI standard E56-0309)
Dlhodobá stabilita	< 1% z meranej hodnoty / rok
Napájanie	24 Vdc (18 – 30 Vdc), 15 Vdc on request
Spotreba prúdu / štandard	max. 250 mA, (GSC s ventilom typu 8 max. 490mA)
Spotreba prúdu Profinet RT / EtherCAT	max. 340 mA, (GSC s ventilom typu 8 max. 560mA)
Prevádzkový tlak	0.2 – 11 bara / GSC s ventilom 4.5 a 8 max. 8 bara
Teplota (okolie/plyn)	0 – 50°C
Materiál telesa	Anodizovaný hliník, v opcii elektroleštená nerez
Elastoméry	FKM, EPDM, optional FFKM
Citlivosť na tlak	< 0.2% / bar zmeranej hodnoty (N2)
Citlivosť na teplotu	0.025% z celk. rozsahu na 1°C
Zahrievací čas	< 1 sek. pre úplnú presnosť
INTEGRÁCIA & INŠTALÁCIA
Analógové signály	0-20 mA, 4-20 mA, 0-5 V, 1-5 V, 0-10 V, 2-10 V
Digitálne signály	RS-485; Modbus RTU (Slave); LabView-VIs je dostupné Opcie: Profibus DP-V0, DP-V1 / Profinet RT / EtherCAT
Procesné pripojenie	G½” (vnútorný) up to 450 ln/min (480 Sl/min)
Vstupná sekcia	Nevyžaduje sa
Elektrické pripojenie	Sub D plug, 9 pól
Montážna poloha	Nerozhoduje (pre tlaky nad 5 bar alebo verikálnu inštaláciu kontaktujte dosávateľa)
BEZPEČNOSŤ
Testovací tlak	16 bara
Netesnosť	< 1 x 10-6 mbar l/s He
Krytie	IP50
EMC	EN 61326-1
