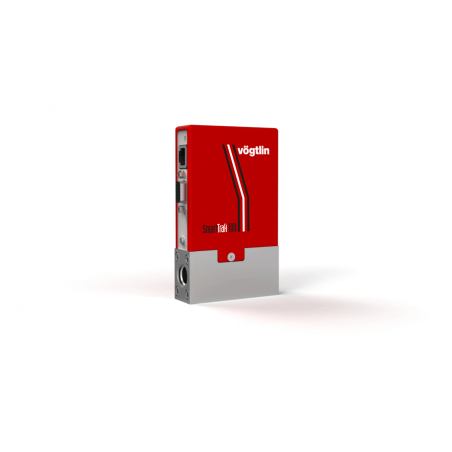

SmartTrak® 101(mikro prietok)

Cena na dopyt

Kapilárny hmotnostný prietokomer a regulátor prietoku od 0-4 mln/min.

- Hmotnostné prietokomery a regulátory založené na kapilárnej technológii s presnosťou až do 0.5% celkového rozsahu
- Časti v styku s médiom z nerezovej ocele, povrch s drsnosťou Ra=0.8 µm. Montáž možná v čistých priestoroch
- Rozsah od 0-4 mln/min do 0-1000 ln/min
- Každá jednotka má uložených 10 pred-programovaných plynov, voliteľných užívateľom
- Možnosť voľby jednotky, plynov, výstupov, rozsahov, atď.
- Vďaka pokročilej technológii udaná presnosť platí pre každý plyn
- Štandardný pracovný tlak do 35 barg
- Vhodný pre väčšinu korozívnych a agresívnych suchých a čistých plynov
- Voliteľný displej a lokálne voliteľné hodnoty a konfigurácie
- Väčšina analógových a RS232 rozhraní na každej jednotke
- Aktívna kompenzácia teploty pre operácie nezávislé od teploty
- Odolný ventil s priamym pohonom
- Voliteľné rozhrania Modbus a Profibus
- Modul pre Modbus s analógovými vstupmi a výstupmi a alarmovými kontaktmi
- Široký výber elastomérov a tesniacich materiálov pre ventily
- Senzor s dlhodobou stabilitou
- Konfiguračný software pre MS Windows zadarmo
- Nízka tlaková strata vďaka veľkému ventilu
- Každá jednotka je kalibrovaná primárnym referenčným štandardom s nadväznosťou na NIST

Technické špecifikácie SmartTrak® séria

Meracie rozsahy
Vzduch/voliteľná škála	SmartTrak® 101 (mikro prietok): 0-4 mln/min SmartTrak® 100HP (vysoký tlak): 0-100 mln/min do 0-20 ln/min SmartTrak® 100L (nízky prietok): 0-10 mln/min do 0-50 ln/min SmartTrak® 100M (stredný prietok): 0-20 do 0-200 ln/min SmartTrak® 100H (vysoký prietok): 0-100 do 0-1000 ln/min Zadané rozsahy prietokov sú pre ekvivalentný prietok dusíka pri 1013,25 mbara (760 mm Hg) a 0°C Pre iné plyny a referenčné podmienky kontaktujte, prosím, dodávateľa.
Verzie jednotiek
“Štandard” Ekonomické riešenie	Presnosť: ± 1.0% z celkového rozsahu* Šírka rozsahu: 1 : 50 (regulátor), 1 : 100 (prietokomer)
“Hi-Performance” s vysokou presnosťou	Presnosť: ± 0.5% plnej škály* Vrátane 10-bodového certifikátu Hi-performance je možný len pre: prietoky od 10 mln/min do 1000 ln/min iba pre vzduch Prietoky od 10 mln/min do 50 ln/min (ekvivalent vzduchu) pre dusík, hélium alebo argón Pre iné plyny a prietoky: kontaktujte dodávateľa Platí iba pre jednotky do prevádzkového tlaku 10 barg a v teplotnom rozsahu 10 °C až 30 °C v horizontálnej polohe. Presnosť je zaručená iba za kalibrovaných podmienok a platí iba 6 mesiacov od dátumu kalibrácie. Platí pre 10 až 100% FS. * Pre analógové signály sa môže vyskytnúť ďalšia chyba ± 0,25%
Údaje o výkone
Médium (kalibrácia skutočného plynu)	Všetky plyny a zmesi plynov, ktoré sú kompatibilné s vybraným materiálom. Niektoré korozívne plyny môžu byť obmedzené
Doba odozvy	2 sekundy (normálne) vrátane ± 2% finálnej hodnoty (zahŕňa čas stabilizácie), rýchlejšie alebo pomalšie sú dostupné na vyžiadanie (iba regulátory)
Opakovateľnosť	± 0.2% plnej škály (podľa SEMI štandardu E56-0309)
Dlhodobá stabilita	Normálne < 2% nameranej hodnoty / rok
Zdroj	Hmotnostné prietokomery: 15-24 VDC ±10%, (230 mA, regulované) Hmotnostné regulátory prietoku: C100L: 24 VDC ±10% (500 mA, regulované) C100L vysoký tlak: 24 VDC ±10% (500 mA, regulované) C100M: 24 VDC ±10%, (800 mA, regulované) C100H: 24 VDC ±10%, (1260 mA, regulované) (amplitúda musí byť nižšia ako 100 mV)
Prevádzkový tlak	0-35 barg vysoký tlak, možnosť 345 barg (Max. 20 ln/min)
Teplota (prostredie / plyn)	0 – 50°C
Vplyv tlaku	<0.15% / bar (pre N2, horizontálna poloha)
Vplyv teploty	<0.05% z celkového rozsahu / 1°C
Doba zahrievania	< 15 min pre úplnú presnosť
Materiály
Materiál tela	Nerezová oceľ 316SS alebo jej ekvivalent; 416SS telo ventilu
Schránka elektroniky	Oceľ s práškovým postrekom
Tesnenie	FKM (Viton®) Možnosť: Neoprén, EPDM (FDA) alebo FFKM (Kalrez®)
Tesnenie ventilu	FKM (Viton®) Možnosť: Neoprén, EPDM (FDA) alebo FFKM (Kalrez®)
Integrácia & Inštalácia
Výstupný analógový signál	Lineárny 4–20 mA or 0-20 mA, 500 ohm maximálny odpor slučky a jeden z nasledujúcich(voliteľný): Lineárny 0–5 VDC, 1000 ohm minimálny odpor Lineárny 0-10 VDC, 1000 ohm minimálny odpor Lineárny 1-5 VDC, 1000 ohm minimálny odpor
Analógový vstupný signál	Analógový (jeden výber, voliteľný): Lineárny 4–20 mA, 0-20 mA. 0–5 VDC, 0-10 VDC, 1-5 VDC
Digitálny výstupný signál	RS232 voliteľný: RS485; Modbus RTU (Slave), Profibus DP
Procesné pripojenia	Vrátane fitingov. voliteľné: Swagelok®, VCR, VCO, NPT
Vstupná sekcia	Nevyžaduje sa
Elektrické pripojenie	D-15 zástrčka (15 pinový konektor) vnútorný
Montážna poloha	Sú možné všetky montážne polohy, no musia byť udané pri objednávke
Bezpečnosť
Deštrukčný tlak	52 bar, 100HP 500 bar
Únik	< 1 x 10-9 mbar l/s He
Kyrtie	IP20
EMC	EN 61326-1
ATEX Certifikát	Nemá
