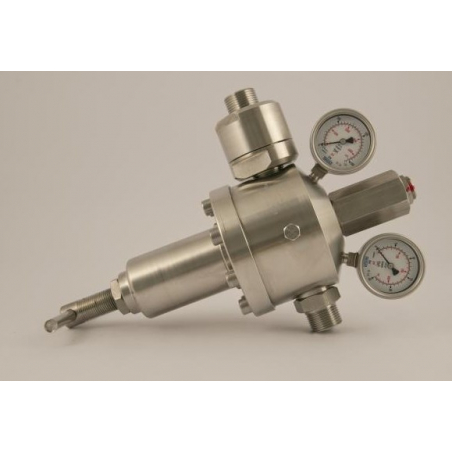

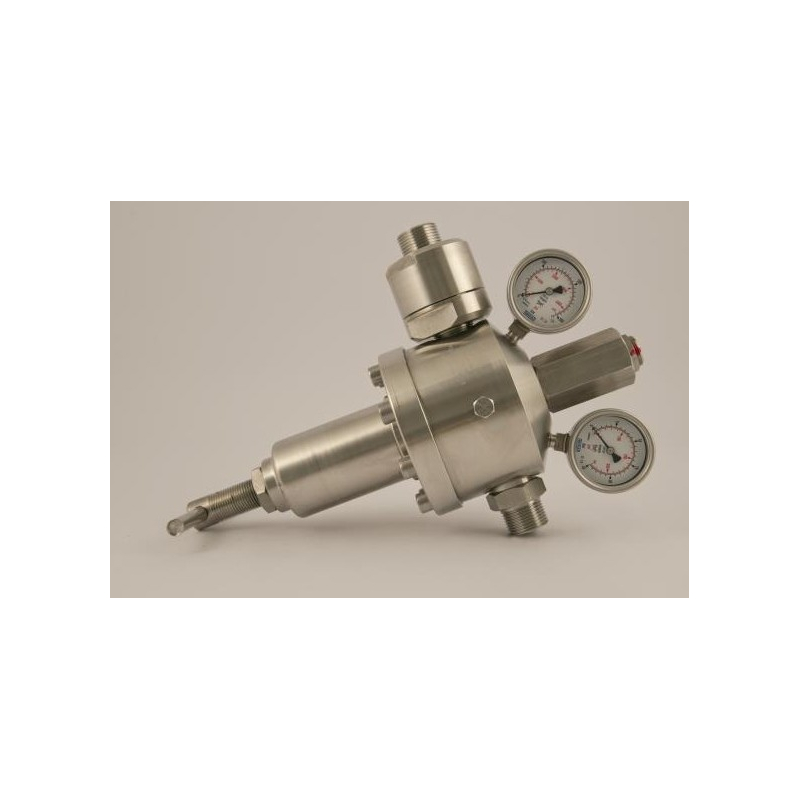

Redukčný ventil R31000

Vysokotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, štandardná verzia so vstupným tlakom do 220 bar, s mebránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie kde sa vyžaduje vysoký prietok.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R31000

Max. vstupný tlak: štandard do 220 bar, vyššie tlaky na dopyt
Výstupný tlak: nastaviteľný do 8, 15, 30, 50 alebo 100 bar
Pripojenie: vstup/výstup: G1" vonk. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha (verzia s membránou): 14,5 kg
Váha (verzia s piestom): 16,5 kg
Pracovná teplota: -20°C až +60°C

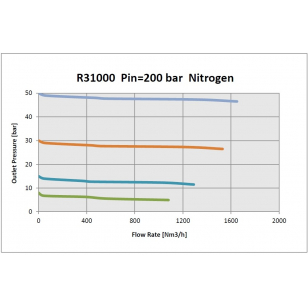

Prietokový koeficient: Kv= 2,5 Nm3/h (Cv= 2.93 US gal/min)
Krytie: IP25

MATERIALY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Pružina hlavného ventilu: C85 niklovaná, nie je v kontakte s médiom.
Nastavovacia pružina: nerez AISI 302 alebo C85 niklovaná, nie je v kontakte s médiom.
Membrána (pre tlaky do 15 bar): nerez AISI 316L
Piest (pre vyššie tlaky): nerez AISI 316L
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PTFE s uhlíkovou výstužou

Model Vstupný tlak (bar) Výstupný tlak (bar)
 Vstup Výstup
 Médium
R31000 MA 80 0,8 - 8 G1" M G1" M CO2
R31000 MB 80 1,5 - 15 G1" M G1" M CO2
R31000 MC 80 3 - 30 G1" M G1" M CO2
R31000 HA 220 0,8 - 8 G1" M G1" M H2, CH4, Vzduch, N2, Ar, He
R31000 HB 220 1,5 - 15 G1" M G1" M H2, CH4, Vzduch, N2, Ar, He
R31000 HC 220 3 - 30 G1" M G1" M H2, CH4, Vzduch, N2, Ar, He
R31000 HD 220 5 - 50 G1" M G1" M H2, CH4, Vzduch, N2, Ar, He
R31000 HE 220 10 - 200 G1" M G1" M H2, CH4, Vzduch, N2, Ar, He

Stiahnuť

Katalógový list - R31000

Stiahnuť (326.93k)
