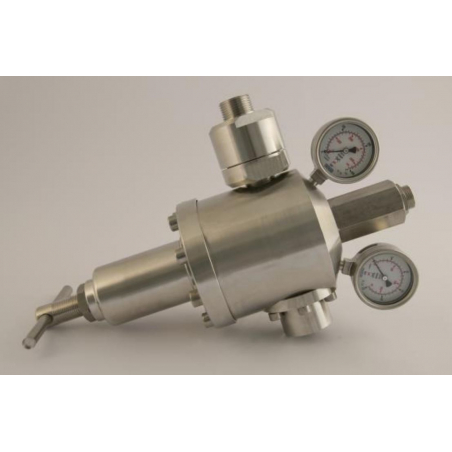

Redukčný ventil R33000

Cena na dopyt

Vysokotlakový redukčný ventil pre rozvody plynov, vzduchu alebo kvapalín, štandardná verzia so vstupným tlakom do 220 bar, s membránovou reguláciou pre výstupné tlaky do 15 bar, s piestovou reguláciou pre vyššie tlaky. Vhodný pre priemyselné aplikácie kde sa vyžaduje vysoký prietok.
Dostupný v ATEX vyhotovení s označením: ExII2GDcIICX.
Pre použitie v zóne: 1, 21, 2, 22

Redukčný ventil R33000

Max. vstupný tlak: štandard do 220 bar, vyššie tlaky na dopyt

Výstupný tlak: nastaviteľný do 8, 15, 30 alebo 50 bar.
Pripojenie: vstup: G1" vonk. závit, výstup: G 1 1/4" vn. závit

ŠPECIFIKÁCIA:
Tlakomery triedy presnosti 1,6
Váha (verzia s membránou): 25 kg
Váha (verzia s piestom): 32 kg
Pracovná teplota: -20°C až +60°C
Prietokový koeficient: Kv= 3.5 Nm3/h (Cv = 4,1 US gal/min)
Krytie: IP25

MATERIÁLY:
Telo: nerez AISI 316L
Vnútorné časti: nerez AISI 316L
Nastavovacia pružina: C85 niklovaná, nie je v kontakte s médiom
Pružina hlavného ventilu: nerez AISI 302 alebo C85 niklovaná
Membrána (pre tlaky do 15 bar): nerez AISI 316L
Piest (pre vyššie tlaky): mosadz
O-krúžky: EPDM alebo FPM v závislosti od média (iné materiály na dopyt)
Hlavné tesnenie ventilu: PTFE s uhlíkovou výstužou

Model Vstupný tlak (bar) Výstupný tlak (bar) Výstup Médium
R 33000 MA 80 0,8 - 8 G 1 1/4" F CO2
R 33000 MB 80 1,5 - 15 G 1 1/4" F CO2
R 33000 MC 80 3 - 30 G 1 1/4" F CO2
R 33000 HA 220 0,8 - 8 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 33000 HB  220 1,5 - 15 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 33000 HC 220 3 - 30 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He
R 33000 HD 220 5 - 50 G 1 1/4" F O2, H2, CH4, Vzduch, N2, Ar, He





Stiahnuť

Katalógový list - R33000

Stiahnuť (309.47k)
